安徽環瑞串聯恒功率電伴熱帶國家電熱帶專利產品介紹

2012-7-23 來源：瀏覽：5941

摘要

本項目公開了一種串聯電電熱帶（恒功率電伴熱帶），包括有一根或多個電纜內芯，其特征在于：每個電纜內芯分別由一根金屬導線組成，每根金屬導線外分別依次包覆有母線絕緣層、外護套、金屬屏蔽網和加強防腐護套。本實用新型適用于長距離管線的伴熱保溫，用一個電源點供電。

一種串聯電電熱帶（恒功率電伴熱帶），包括有一個或多個電纜內芯，其特征在于：每個電纜內芯分別由一根金屬導線組成，每根金屬導線外分別依次包覆有母線絕緣層、外護套、金屬屏蔽網和加強防腐護套。

技術領域

本項目使用新型涉及伴熱電纜領域，具體涉及一種串聯電電熱帶。

背景技術

串聯電電熱帶（恒功率電伴熱帶）是一種由芯線作發熱體的電熱產品，即在具有一定電阻的芯線上通過電流，芯線就發出焦耳熱，由于芯線單位長度的電阻和通過的電流在整個長度上四相等的，各處的發熱量也是相等的，不會如并聯型電加熱隨著使用長度的增加造成尾端功率低。

實用新型內容

本項目要解決的技術問題是提供一種串聯電電熱帶（恒功率電伴熱帶），其加熱管線溫度均勻熱量相等，安全可靠。

為解決上述技術問題，本項目采用的技術方案如下：

本項目的優點是：

本項目適用于長距離管線的伴熱保溫，用一個電源點供電。

附圖說明

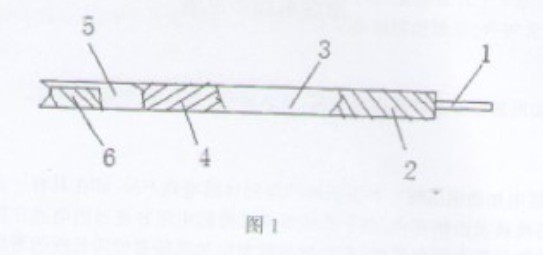

圖1為本項目的結構剖視圖。

具體實施方式

參見圖1，一種串聯電電熱帶（恒功率電伴熱帶），包括有一個或多個電纜內芯1、每個電纜內芯分別由一根金屬導線組成，每根金屬導線外分別依次包覆有1、母線絕緣層2、外護套3、金屬屏蔽網4、和加強防腐護套
