安徽環瑞單項恒功率電伴熱帶國家專利產品簡介
2012-7-21 來源： 瀏覽：5718
恒功率型電伴熱帶在通電后功率輸出是一直恒定的，不會隨外界環境、保溫材料、伴熱的材質變化而變化，而其功率的輸出或停止通常由溫度傳感器來控制。恒功率伴熱電纜分為并聯式電熱帶和串聯式電熱帶。恒功率并聯電熱帶由于其多個發熱節在整個長度并聯聯接，故簡稱為并聯式電熱帶，它是由電源母線和母線絕緣、主絕緣、發熱絲、外護套、金屬屏蔽網、加強護套構成。恒功率并聯電熱帶由于其多個發熱節在整個長度并聯聯接。電源母線為二根或三根平行絕緣銅導線，并在其表面上纏繞電熱絲，并將該電熱絲每隔一定距離（“即發熱節長”）與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶；恒功率串聯電熱帶由電源母線和發熱芯、復合絕緣、外護套、銅編織、加強層構成。根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。
安徽環瑞在傳統的恒功率電伴熱帶的基礎上進行工業創新，可，可滿足各種管道、儀表的防凍、保溫，最高維持溫度150℃可用于工廠一區、二區爆炸性氣體場合。具體內容如下：
一種單相恒功率電伴熱帶，包括有二個電纜內芯，其特點在于：每個電纜內芯分別由一根鍍錫銅絞線組成，每根線芯分別包覆有芯線絕緣層氟塑料；二個芯線絕緣層外依次包覆有發熱絲、骨架層、絕緣護套氟塑料、金屬屏蔽網和加強防腐護套氟塑料。
技術領域
本項目涉及伴熱電纜領域，具體涉及一種單相恒功率電伴熱帶。
背景技術
單相恒功率電伴熱帶主要用于各種管道、儀表的防凍、保溫，最高維持溫度150℃可用于工廠一區、二區爆炸性氣體場合。其電源母線為兩根平行的絕緣銅線，在內絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離（即“發熱節長”）與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的電伴熱帶。
內容
為解決上述技術問題，本使用新型采用的技術方案是：
一種單相恒功率電伴熱帶，包括有二個電纜內芯，其特征在于：每個電纜內芯分別由一根鍍錫銅絞線組成，每個線芯外分別包覆有芯線絕緣層氟塑料；二個芯線絕緣層外依次包覆有發熱絲、、骨架層、絕緣護套氟塑料、金屬屏蔽網和加強防腐護套氟塑料。
本項目的優點是：
本項目電伴熱帶適用于各種管道、儀表的防凍、保溫，最高維持溫度150℃可用于工廠一區、二區爆炸性氣體場合。
附圖說明

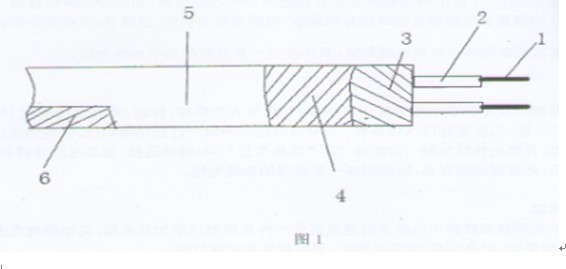

圖1為本項目的結構剖視圖。
具體實施方式
參見圖1，一種單相恒功率電伴熱帶，包括有二個電纜內芯，其特征在于：每個電纜內芯分別由一根鍍錫銅絞線組成，1、每根線芯分別包覆有芯線絕緣層氟塑料2、二個芯線絕緣層外依次包覆有發熱絲3、骨架層4、絕緣護套氟塑料5、金屬屏蔽網6和加強防腐護套氟塑
