在城市軌道交通的電伴熱帶敷設圖設計中，應對原計算書根據管線三維圖進行調整材料表、根據每張電伴熱敷設圖的材料表進行匯總、根據電伴熱帶敷設圖中電源接線盒坐標將其位置標在裝置平面圖中，作為電伴熱電氣設備平面布置圖，此外在該圖中還應包括現場防爆配電柜等與電伴熱相關的設備布置。

　　有些項目要求電纜表，應根據電伴熱計算書、橋架布置圖和電伴熱電氣設備平面布置圖、配電柜的相關圖紙。

　　將在設計、安裝中典型的問題加以說明，設計統一規定中的一些內容也可反映到設計說明中應相鄰，主要用于防凍管線或不設溫控器的工藝溫度維持管線。

　　回路合并的原則回路合并主要依據是工藝自控流程圖及管線布置圖(如配管平面布置圖或管線三維圖等)，合并時應同時滿足下面的所有條件：

　　(1)管線相互連接或相互鄰近。

　　(2)同一系統的管線可以合并，不同系統的管線如果相連，建議不要合并。

　　(3)同一維持溫度、且暴露溫度在同一伴熱帶承受范圍內。

　　(4)根據配電柜中回路的容量，如30A或50A，考慮伴熱帶的回路長度，如采用電子溫控模塊，如TC1818a則分支回路開關為30A。

　　回路合并需注意的事項由于采用的是自調控伴熱帶，其起動和操作電流相差較大。在設計階段起動電流應不高于斷路器額定電流的80%。在施工階段，起動電流應不高于斷路器的額定電流。

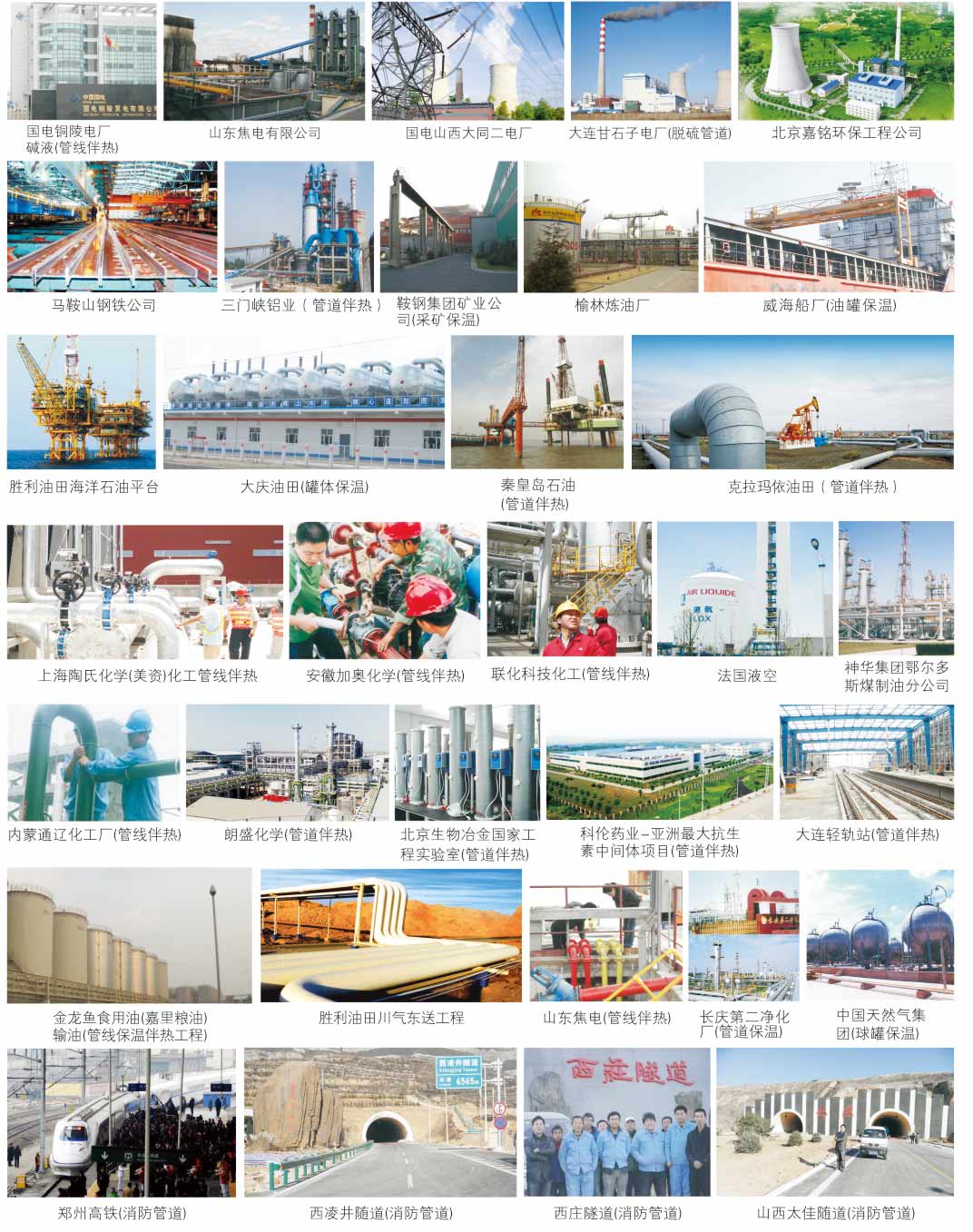

環瑞部分電伴熱案例     全國免費電話：400-067-0080
